[チュートリアル] Hello World (3) ― フィールド属性 ―

フィールドには,前回使用したフォント以外にも様々な表示属性が設定できます。

境界線

フィールドの境界線に関連する属性として,以下があります。
  • border-width
  • border-style
  • border-dash

border-width

0より大きい数値で境界線の太さを与えると,境界線が表示されます。
単位はポイント(pt)です。
// hello3-1.json
{
    "template": {"paper": "A4"},
    "context": {
        "hello_1": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 700, 400, 750],
            "border-width": 1
        },
        "hello_2": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 600, 400, 650],
            "border-width": 2
        },
        "hello_3": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 500, 400, 550],
            "border-width": 3
        },
        "hello_4": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 400, 400, 450],
            "border-width": 4
        },
        "hello_5": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 300, 400, 350],
            "border-width": 5
        }
    }
}

border-style

以下の境界線スタイルがあります。
  • Solid
  • Dashed
  • Beveled
  • Inset
  • UnderlineStyle
// hello3-2.json
{
    "template": {"paper": "A4"},
    "context": {
        "hello_1": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 700, 400, 750],
            "border-width": 3,
            "border-style": "Solid"
        },
        "hello_2": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 600, 400, 650],
            "border-width": 3,
            "border-style": "Dashed"
        },
        "hello_3": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 500, 400, 550],
            "border-width": 3,
            "border-style": "Beveled"
        },
        "hello_4": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 400, 400, 450],
            "border-width": 3,
            "border-style": "Inset"
        },
        "hello_5": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 300, 400, 350],
            "border-width": 3,
            "border-style": "UnderlineStyle"
        }
    }
}

border-dash

破線のパターンを指定します。



交互に現れる破線と隙間の間隔を1要素以上の数値リストとして指定します。

1要素の場合,破線と隙間の長さは同じになります。2要素以上の場合,破線1, 隙間1, 破線2, … の順にそれぞれの長さを指定します。



例えば,[3, 3, 15, 3]と指定すれば一点鎖線になります。

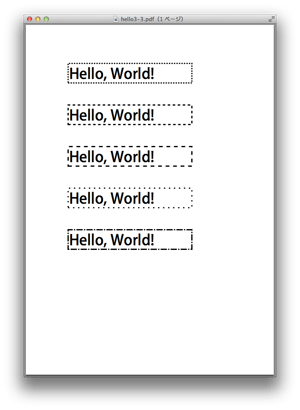

// hello3-3.json
{
    "template": {"paper": "A4"},
    "context": {
        "hello_1": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 700, 400, 750],
            "border-width": 3,
            "border-style": "Dashed",
            "border-dash": [3]
        },
        "hello_2": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 600, 400, 650],
            "border-width": 3,
            "border-style": "Dashed",
            "border-dash": [6]
        },
        "hello_3": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 500, 400, 550],
            "border-width": 3,
            "border-style": "Dashed",
            "border-dash": [9]
        },
        "hello_4": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 400, 400, 450],
            "border-width": 3,
            "border-style": "Dashed",
            "border-dash": [3, 9]
        },
        "hello_5": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 300, 400, 350],
            "border-width": 3,
            "border-style": "Dashed",
            "border-dash": [3, 3, 15, 3]
        }
    }
}

色指定

色を指定する属性として以下の3種類があります。

  • color
  • border-color
  • background-color



色指定は,システムで定義された Black, Gray, White, Red, Green, … などの16色の名前で指定するか,グレースケール・RGB・CMYKモデルの色成分を数値のリストで指定します。

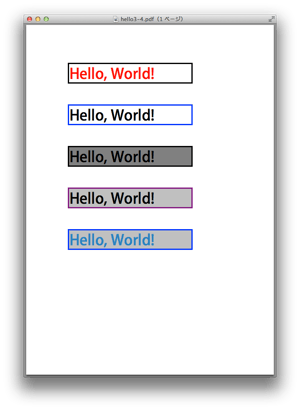

// hello3-4.json
{
    "template": {"paper": "A4"},
    "context": {
        "hello_1": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 700, 400, 750],
            "border-width": 3,
            "color": "Red"
        },
        "hello_2": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 600, 400, 650],
            "border-width": 3,
            "border-color": [0, 0, 255]
        },
        "hello_3": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 500, 400, 550],
            "border-width": 3,
            "background-color": [128]
        },
        "hello_4": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 400, 400, 450],
            "border-width": 3,
            "border-color": "Purple",
            "background-color": [192, 192, 192]
        },
        "hello_5": {
            "new": "Tx",
            "value": "Hello, World!",
            "rect": [100, 300, 400, 350],
            "border-width": 3,
            "color": [64, 128, 192],
            "border-color": "Blue",
            "background-color": [192, 192, 192]
        }
    }
}
